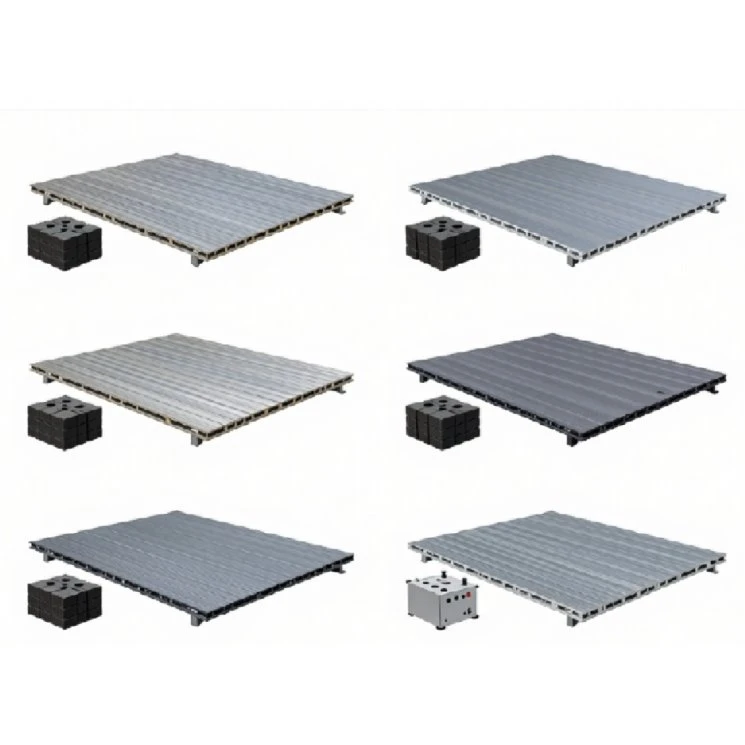

System Llawr Wedi'i Godi â Llwyth Diwydiannol-System Llawr a Godwyd Llwyth

Mae'r System Llawr Wedi'i Godi â Llwyth Diwydiannol- yn ddatrysiad seilwaith modiwlaidd sydd wedi'i beiriannu ar gyfer llwythi sefydlog crynodedig ac offer rholio deinamig hyd at 2,500 kg y panel. Wedi'i gynllunio ar gyfer cyfleusterau diwydiannol critigol cenhadol, canolfannau data hyperscale, ac ystafelloedd glanhau lled-ddargludyddion, mae'r system yn sefydlu gwisg o dan-llawn y llawr ar gyfer llwybro cebl dwysedd uchel a dosbarthiad HVAC tra'n cynnal anhyblygedd strwythurol llym a pharhad sylfaen.

Nodweddion Allweddol

Adeiladu Dur Wedi'i Weldio:Wedi{0}}gwrthiant cregyn dur SPCC oer-wedi'i weldio a'i lenwi â-concrid ysgafn dwysedd uchel, gan ddileu acwsteg wag a chynyddu ymwrthedd effaith.
Matrics Grid Cyd-gloi:Mae fframwaith llinynnol bollt yn diogelu pob pen pedestal, gan gyfyngu ar ddadleoli ochrol a dosbarthu llwythi mecanyddol trwm yn gyfartal ar draws yr islawr.
Gwasgariad ESD Rheoledig:Mae laminiadau arwyneb yn darparu gwrthiant trydanol sefydlog o 1 × 10⁶ i 1 × 10⁹ ohms, gan atal gollyngiadau electrostatig mewn mannau technegol sensitif.
Gwrthsefyll cyrydiad:Ffosffatio sinc aml-gam a gorchudd powdr epocsi (trwch o 60-micron o leiaf) â sgôr ar gyfer amgylcheddau diwydiannol llaith a chyrydol.

Strwythur System

Mae gosodiad yn dibynnu ar dair cydran sydd wedi'u peiriannu'n fanwl sy'n gweithio mewn aliniad llwyth uniongyrchol-:

Cydran	Deunydd a Manyleb	Swyddogaeth
Panel Dyletswydd Trwm	Cragen uchaf/gwaelod dur SPCC, craidd concrit ysgafn; trwch: 35-45 mm	Yn dwyn llwythi fertigol a threigl uniongyrchol; yn darparu wyneb gwisgo uchaf
Stringer Bolted	Tiwb dur hirsgwar wedi'i ffurfio'n oer (trwch wal 0.8–1.5 mm)	Yn cysylltu pennau pedestal i ffurfio matrics grid anhyblyg
Pedestal Dur	Gwialen ddur wedi'i edafu, -plât sylfaen medrydd trwm (100 × 100 × 4 mm), marw-pen cast	Yn addasu uchder y llawr gorffenedig (150-1500 mm); yn trosglwyddo llwythi i'r islawr

Manylebau Technegol

Paramedr	Gradd Safonol	{0}}Gradd Dyletswydd Trwm	Gradd Dyletswydd -Trwm Ychwanegol
Llwyth Crynodedig	4.45 kN (1,000 pwys)	6.67 kN (1,500 pwys)	11.12 kN (2,500 pwys)
Llwyth Gwisg	12,000 N/m²	16,000 N/m²	23,000 N/m²
Llwyth Treigl (EN 12825)	3,000 o gylchoedd ar 2.5 kN	10,000 o gylchoedd ar 4.5 kN	20,000 o gylchoedd ar 6.0 kN
Cynhwysedd Llwyth Ultimate	Yn fwy na neu'n hafal i 13.3 kN	Yn fwy na neu'n hafal i 20.0 kN	Yn fwy na neu'n hafal i 33.3 kN
Ffactor Diogelwch	3.0 × llwyth gwaith	3.0 × llwyth gwaith	3.0 × llwyth gwaith
Uchder y System (FFH)	200–1000 mm	300–1200 mm	400–1500 mm
Gwrthiant Trydanol	1 × 10⁶–1 × 10⁹ Ω	1 × 10⁶–1 × 10⁹ Ω	1 × 10⁶–1 × 10⁹ Ω

Perfformiad Seismig

Cydnawsedd Bracing Sway:Wedi'i beiriannu i dderbyn braces sway seismig dyletswydd trwm ac angorau pedestal ffrâm anhyblyg i atal cneifio strwythurol yn ystod cryndodau.
Cadarnhaol-Sgriwiau Codi Clo:Mae caewyr llinynnol yn atal dadleoli paneli fertigol yn ystod -digwyddiadau seismig amledd uchel.
Goddefgarwch Drifft Dynamig:Mae'r system yn amsugno gwyriad islawr heb gyfaddawdu ar gapasiti llwyth na pharhad y sylfaen.

Cymwysiadau Nodweddiadol

Canolfannau Data a Chyfleusterau Cydleoli:Prif neuaddau gweinydd sy'n cynnwys prif fframiau trwm, raciau batri UPS, ac unedau CRAC cyfaint uchel.
Ffabrigau lled-ddargludyddion:Ystafelloedd glân sydd angen lloriau gwrth-statig, ymwrthedd llwyth treigl uchel ar gyfer troliau cludo wafferi, a rheolaeth gaeth ar ronynnau.
Rheoli Diwydiannol ac Is-orsafoedd Pŵer:Ystafelloedd rheoli SCADA, lloriau monitro tyrbinau, a chilfachau offer switsio trydanol.
Cynulliad Modurol:Llociau rheoli roboteg a PLC sy'n agored i draffig cynnal a chadw trwm.

Gosod ac Addasu

Goddefgarwch lefelu:Mae coleri pedestal â edafedd yn caniatáu tiwnio uchder y llawr gorffenedig o fewn ±1.5 mm ar draws rhychwant o 10 metr.
Toriadau Personol:Gromedau cebl wedi'u peiriannu gan ffatri, stribedi brwsh, a gratiau awyru perimedr (hyd at 55% o arwynebedd llif aer rhydd) wedi'u hadeiladu i luniadau gosodiad MYA.
Opsiynau Arwyneb:Uchel-Laminiad Pwysedd (HPL), PVC dargludol, a gorffeniad Moel yn barod ar gyfer y safle eilaidd-teils lloriau wedi'u cymhwyso.

Safonau ac Ansawdd

CISCA:Wedi'i brofi a'i ddilysu ar gyfer trothwyon llwyth crynodedig, treigl, a llwyth eithaf.
EN 12825:Dosbarthwyd yn ôl-dosbarth cario llwyth, dosbarth gwyro, a ffactor diogelwch.
ASTM E84:Lledaeniad fflam a sgôr datblygu mwg ar gyfer cydymffurfio â diogelwch tân.
ISO 9001 / ISO 14001:Rheoli ansawdd a safonau amgylcheddol a gynhelir ar draws llinellau cynhyrchu.

Gweithgynhyrchu a Chymorth Prosiect

Cynhwysedd Cynhyrchu:Gweisg stampio awtomataidd, celloedd weldio robotig aml-echel, a llinellau cotio powdr sy'n cynhyrchu dros 80,000m² o allbwn misol.
Olrhain Deunydd:Dalennau dur yn dod yn uniongyrchol o felinau sy'n darparu Tystysgrifau Prawf Melin (MTC) yn gwirio priodweddau cemegol a tynnol.
Cyflwyniadau Peirianneg:Cwblhau cyflwyno lluniadau siop CAD, adroddiadau dadansoddi elfennau cyfyngedig (FEA), taflenni cyfrifo llwyth, a dogfennaeth seismig ar ôl dyfarnu'r prosiect.

FAQ

C: Beth yw'r capasiti llwyth treigl uchaf ar gyfer y system hon?

A: Mae graddau dyletswydd trwm ychwanegol yn gallu gwrthsefyll llwythi rholio hyd at 6.0 kN wedi'u profi ar draws 20,000 o gylchoedd fesul safonau EN 12825, gan atal anffurfiad ymyl panel o dan jaciau paled neu gertiau cludo gweinydd.

C: Sut mae sylfaen drydanol yn cael ei chynnal ar draws y grid llawr?

A: Mae parhad daearu yn cael ei sefydlu trwy gasgedi llinynnol dargludol a -cyswllt metel uniongyrchol i- fetel rhwng paneli, llinynwyr, a pedestalau dur, gan ddod i ben ar bwyntiau daear dan y llawr dynodedig.

C: A all y system loriau hon ddarparu ar gyfer plenums cyflenwad HVAC o dan y llawr?

A: Ydw. Mae'r grid strwythurol yn gwrthsefyll pwysedd aer statig o dan y llawr hyd at 300 Pa heb ollyngiad pan fydd cymalau perimedr wedi'u selio â gasgedi neoprene celloedd caeedig.

C: Beth yw'r amser arweiniol safonol ar gyfer -archebion llwyth cynhwysydd?

A: Yr amser arwain cynhyrchu safonol yw 20 i 25 diwrnod ar ôl cymeradwyo lluniad siop a derbyniad blaendal, wedi'i gludo trwy gynwysyddion allforio ciwb uchel safonol 40 troedfedd.

C: A ydych chi'n darparu goruchwyliaeth gosod ar gyfer prosiectau tramor?

A: Rydym yn darparu llawlyfrau gosod cynhwysfawr, pecynnau lluniadu siop, a chymorth peirianneg o bell. Mae goruchwyliaeth dechnegol ar-safle ar gael ar gytundeb cytundebol.
